Stacionární drsnoměry a konturoměry
Potřebujete změřit drsnost povrchu výrobního vzorku nebo naskenovat jeho složitý profil? Série INSIZE SPM nabízí jak stacionární konturoměr SPM-1000, tak i drsnoměr SPM-4000, případně kombinovaný model SPM-2000.
Přístroje ze série INSIZE SPM mají motorizovaný pojezd a výstup dat do různých formátů. Dodávají se jako kompletní profesionální pracoviště včetně bohatého příslušenství již v ceně a též včetně počítače, softwaru a tiskárny.

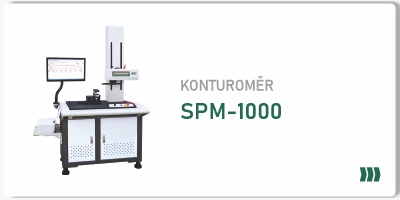

Konturoměr SPM-1000 se zabudovaným ovládacím panelem detailně skenuje profil a měří vzdálenosti předmětu. Jednotlivé změřené části automaticky spojuje do jedné souvislé kontury. Disponuje měřicí silou 6,86 - 9,8 mN. Jeho horní měřicí úhel je 72° a dolní měřicí úhel 87°. Má kompenzaci snímacího hrotu / sondy a neohebný snímač Z. Stacionární konturoměr se dodává jako kompletní pracoviště i s etalony pro kvalifikaci a validaci měření, sinusovým svěrákem a křížovým stolkem, včetně počítače, softwaru a tiskárny. Etalony mají podobu dvou koncových měrek, dvou kalibračních koulí a jedné kalibrační hřídele.

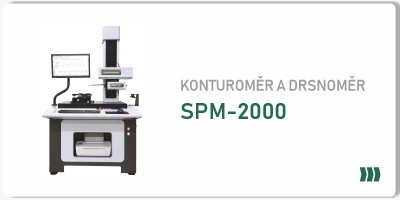

Model SPM-2000 bez kluzné patky prakticky kombinuje konturoměr s drsnoměrem. Konturoměr s horním měřicím úhlem 72° a dolním měřicím úhlem 88° zabezpečuje precizní skenování profilu pomocí dlátkové sondy. Drsnoměr rozlišuje více než 20 parametrů drsnosti a 10 parametrů vlnitosti. Kombinovaný stacionární přístroj se dodává jako kompletní pracoviště včetně počítače, software a tiskárny. Součástí dodávky je i příslušenství jako sinusový svěrák, křížový stolek, rameno pro konturoměr a dlátková sonda pro drsnoměr.

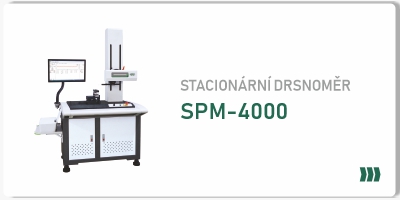

Drsnoměr SPM-4000 bez kluzné patky umí díky inteligentnímu software, kterým je vybaven, vyhodnocovat stovky parametrů, mezi které patří parametry drsnosti, vlnitosti i primárního profilu. Kromě výstupu dat prostřednictvím tiskárny umožňuje také jejich export přes USB. Drsnoměr se dodává jako kompletní pracoviště včetně vyhodnocovacího software, počítače a tiskárny. Součásti dodávky je i příslušenství jako je sonda s diamantovým hrotem, sinusový svěrák a polohovatelný křížový stolek.
Který model je pro Vás ten pravý?
Níže jsme připravili přehledné popisy technických specifikací jednotlivých modelů.
Využijte jedinečné příležitosti osobně konzultovat Vaše potřeby přímo s týmem INSIZE aplikačních techniků. Přijďte si je osobně vyzkoušet. Stačí si domluvit termín návštěvy v našem Showroomu.
Neváhejte nás kontaktovat na telefonním čísle + 420 544 500 151 nebo prostřednictvím e-mailu info@insize.cz
| SPM-1000 | SPM-2000 | SPM-4000 | |
| Přístroj | |||
| Rozměr celého přístroje | 1200x700x1780 mm | 1400x850x1780 mm | 1200x700x1780 mm |
| Hmotnost | 320 kg | 320 kg | 320 kg |
| Kluzná patka | - | ne | ne |
| Měření | |||
| Rozsah měření os X a Z | Os X: 0 ~ 140 mm | Os Z: ± 20 mm | Os X: 0 ~ 140 mm | Os Z: 0 ~ 50 mm | Os X: 0 ~ 100 mm | Os Z: ± 420 µm |
| Rychlost měření | do 10 mm/s | do 15 mm/s | do 10 mm/s |
| Měření drsnosti | ne | ano | ano |
| Skenování profilu | ano | ano | ne |
| Výstup naměřených dat | ano | ano | ano |
| Detailní informace | Model SPM-1000 » | Model SPM-2000 » | Model SPM-4000 » |
